低压熔断器F-C回路的供电负荷容量的确定

2021-09-24 09:47:15

F-C回路中低压熔断器大规格的选择受真空接触器动、热稳定耐受能力的限制,400A熔断器的时间—电流特性曲线和接触器热稳定点(4kA,4s)已非常近,若熔断器的额定电流继续增大,接触器的热稳定将不能满足要求;同理,熔断器的大规格选择时也许考虑真空接触器的动稳定耐受能力和熔断器截止电流特性的配合。

根据熔断器的选择方法,当熔断器的规格被限制时,由F-C回路供电的大负荷容量也会受到限制,因此有必要给出由F-C回路供电负荷的容量上限,以对工程设计尤其是工程前期设计方案的确定有所帮助。

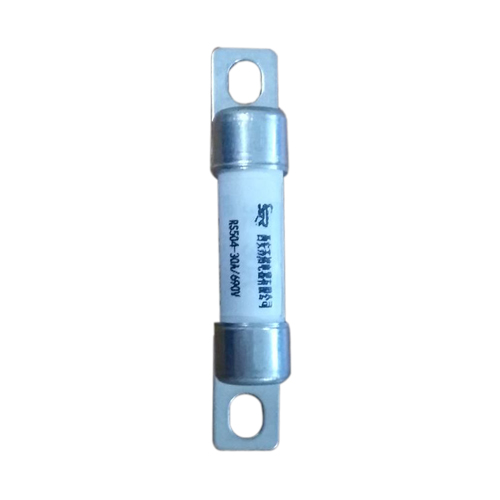

低压熔断器

为避免阻碍新型熔断器的未来发展,不同制造厂的熔断器的特性曲线会存在差异。目前F-C回路设备的制造厂和设备规格较多,不同型号设备之间的特性有一定差异,根据对各主要制造厂低压熔断器特性曲线的比较,以系统电压为6kV为例,可初步确定功率不超过1250kW的高压电动机和容量不大于1600kVA的低压厂用变压器可以选用F-C回路供电,并根据工程中采用的具体设备规范进行核算和调整。

因为接触器并非均匀截面的导体,电流大时间短时可能会出现过热;电流小、时间长时由于散热的作用,这一现象可以缓和,因此可以按这一数值保持为常数而近似的绘制一条时间一电流曲线,如果该曲线位于低压熔断器时间一电流特性曲线的右侧,即可认为接触器的热稳定能够耐受熔断器的电流特性。
