西安熔断器真空接触器的选择

2020-06-08 14:13:05

动力电缆截面积的选择除要求能满足输送回路额定电流外,西安熔断器要能够耐受回路的短时故障电流,即选择热稳定截面积。对于短时故障电流的耐受能力,国家标准中仅按绝热过程给出了故障时间不大于5s时的选择计算方法,因此F-C回路中的供电电缆需要采用其他计算方法结合F-C回路保护特性和电缆的技术性能进行选择。

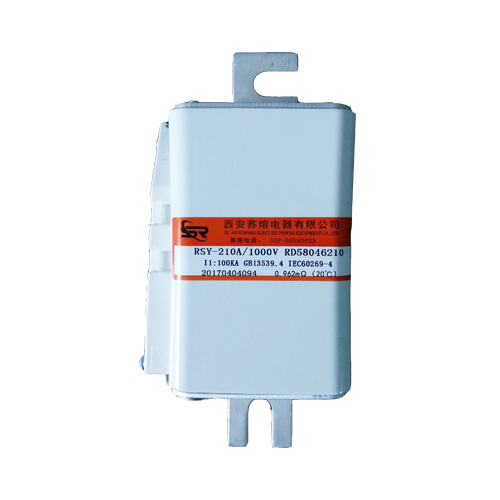

西安熔断器

F-C回路中真空接触器作为一种高压可操作设备,与熔断器配合使用,对高压电动机、电力变压器等设备进行远距离控制和操作,并兼做回路中较小故障电流的保护设备。西安熔断器鉴于真空接触器的选择相对简单,同时高压熔断器的选择需要考虑与真空接触器的配合,因此本书先对真空接触器的选择进行介绍。

真空接触器是能承载、关合及开断正常电流和规定的过载电流的机械开关装置,真空接触器的主触头在高真空室内断开和闭合。真空接触器的原理和结构与真空断路器基本一致,也是利用真空管进行灭弧,西安熔断器主要由真空灭弧室、绝缘固定架、操动机构、锁扣机构等组成。

当真空接触器分闸时,真空灭弧室中的动、静触头快速地开断,分闸过程中,高温触头之间产生的金属蒸气使电弧持续到电流先过零点。

当电流过零点时,金属蒸气迅速凝结,使动静触头之间重新建立起很高的电介质强度,维持很高的瞬态恢复电压值,实现开断电流。西安熔断器与真空断路器相比,真空接触器的真空管具有低截断特性、低浪涌的特点,因此触头耐磨损、适于频繁操作,操作寿命远长于真空断路器,造价也较低。
