低压熔断器真空接触器的技术特点

2020-06-08 14:15:02

低压熔断器真空接触器的操作机构与断路器略有差别,以弹簧机构为例,真空断路器的操动机构主要分为储能单元、合闸单元和分闸单元,其中储能单元是为合闸操作做准备的。

采用弹簧机构的高压真空接触器没有独立的储能单元,其合闸过程是靠合闸电磁铁通电,电磁铁吸引衔铁,使衔铁带动合闸驱动板来完成合闸,合闸完成后由合闸锁扣装置将接触器保持在合闸状态,同时合闸电磁铁动作过程中会将分闸弹簧压缩,低压熔断器分闸时脱扣线圈带电驱动分闸电磁铁使合闸锁扣装置脱扣,由分闸弹簧驱动操作机构实现分闸。

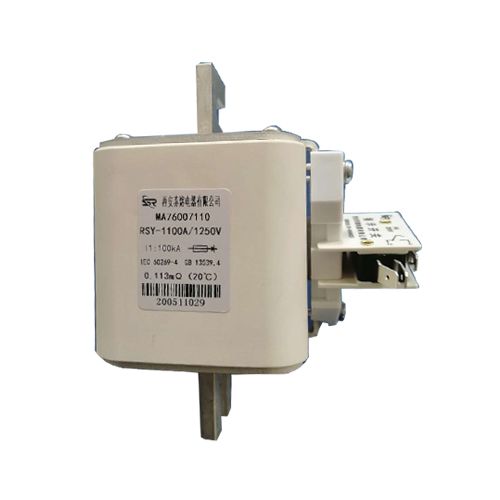

低压熔断器

真空接触器的弹簧操作机构有电保持型和机械保持型两类。控制回路中的合闸继电器与合闸保持继电器在合闸过程中会进行瞬时切换,合闸继电器失电并瞬时切换为合闸保持继电器带电,使合闸线圈始终保持带电。

合闸线圈带电后,驱动合闸电磁铁带动绝缘翘板使接触器主触头闭合并保持在合闸状态,同时合闸电磁铁动作过程中将分闸弹簧压缩。低压熔断器分闸时,切断合闸保持继电器电源,合闸线圈失电,在分闸弹簧的作用下接触器主触头迅速分开。

合闸线圈带电后驱动合闸电磁铁带动绝缘翘板使真空接触器主触头闭合,合闸完成后合闸锁扣装置将接触器保持在合闸状态。合闸电磁铁在动作过程中会将分闸弹簧压缩,低压熔断器分闸时脱扣线圈带电并驱动分闸电磁铁使合闸锁扣装置脱扣,然后由分闸弹簧驱动操作机构实现分闸。
